Rohrmuffenschweißgeräte

Bei einer Muffenschweißverbindung gibt es keinen Dichtring, keine Überwurfmutter und keine Schraube, die sich lösen kann. Rohr und Fitting werden gleichzeitig erwärmt, bis das Material an der Oberfläche plastisch wird, und dann ineinandergeschoben. Beim Abkühlen verbinden sich die Molekülketten beider Teile, und was entsteht, ist keine Verbindung zweier Bauteile, sondern ein Bauteil. Genau darum wird diese Technik im Sanitär- und Heizungsbau eingesetzt, wo Leitungen unter Putz, im Estrich und in Wänden verschwinden und danach jahrzehntelang niemand mehr drankommt. In dieser Kategorie finden Sie Muffenschweißgeräte von BETA für Kunststoffrohre und Fittings, einzeln und im Set mit Formensortiment, dazu Heizschwerter und einzelne Formen zum Nachrüsten.

Wie das Heizelement-Muffenschweißen funktioniert

Das Gerät besteht aus einem elektrisch beheizten Element, auf das Formen aufgeschraubt werden. Jede Form besteht aus zwei Teilen: einem Dorn, der das Fitting von innen erwärmt, und einer Hülse, die das Rohr von außen erwärmt. Beide haben denselben Durchmesser, weshalb für jede Rohrgröße eine eigene Form gebraucht wird. Der Ablauf ist immer derselbe: Rohr rechtwinklig ablängen, Rohr und Fitting reinigen, Einstecktiefe auf dem Rohr markieren, beide Teile gleichzeitig auf die Form schieben, die vorgegebene Anwärmzeit abwarten, abziehen und ohne Verdrehen bis zur Markierung zusammenschieben. Danach wird die Verbindung nicht mehr bewegt, bis sie abgekühlt ist.

Drei Fehler entscheiden in der Praxis darüber, ob die Verbindung hält. Der erste ist eine zu kurze Anwärmzeit: Das Material ist dann nur oberflächlich weich, die Ketten verbinden sich nicht, und die Naht reißt unter Druck auf. Der zweite ist eine zu lange Anwärmzeit, bei der das Material zu weit erweicht und beim Zusammenschieben nach innen wulstet, was den Querschnitt verengt. Der dritte ist das Verdrehen beim Zusammenschieben, das die Verbindungsflächen gegeneinander verschiebt und die Naht schwächt. Alle drei Fehler sieht man der fertigen Verbindung von außen nicht an.

Gerät einzeln oder als Set: was Sie tatsächlich bekommen

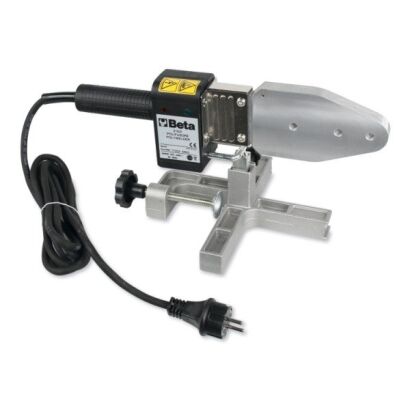

Das ist die Frage, an der die Auswahl in dieser Kategorie hängt, und sie ist wichtiger als jeder technische Vergleich. Ein Schweißgerät einzeln ist das beheizte Grundgerät. Ohne Formen können Sie damit nicht arbeiten, denn die Formen sind es, die die Wärme auf den jeweiligen Durchmesser übertragen. Ein einzelnes Gerät kaufen Sie also nur dann, wenn Sie bereits passende Formen besitzen oder wenn Sie sie gezielt einzeln zusammenstellen wollen.

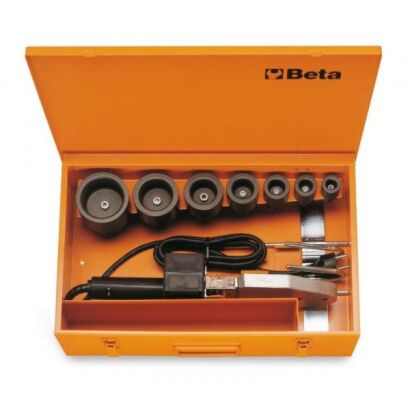

Ein Set mit Formensortiment enthält das Gerät und mehrere Formen in verschiedenen Durchmessern und ist für die allermeisten Anwender die richtige Wahl. Sie können damit sofort arbeiten und decken den üblichen Größenbereich der Hausinstallation ab. Einzelne Formen sind das, was Sie später nachkaufen, wenn ein Auftrag einen Durchmesser verlangt, den das Set nicht abdeckt. Und Heizschwerter sind Heizelemente in gerader und geneigter Ausführung: Die geneigte Variante erlaubt es, an bereits verlegten Leitungen und in Ecken zu arbeiten, wo ein gerades Element nicht danebenpasst.

Für welche Rohre die Technik geeignet ist

Muffengeschweißt werden thermoplastische Rohre, in der Hausinstallation vor allem PP-R, das im deutschsprachigen Raum als Trinkwasser- und Heizungsleitung weit verbreitet ist, sowie weitere Polyolefine. Nicht geschweißt werden können Rohre, deren Material sich beim Erwärmen nicht plastisch verbindet, sowie Mehrschichtrohre mit Aluminiumeinlage, die stattdessen gepresst oder geklemmt werden. Welche Materialien und welchen Durchmesserbereich ein konkretes Gerät abdeckt, entnehmen Sie der jeweiligen Produktbeschreibung.

Für Mehrschicht- und Verbundrohre führt die Kategorie Bördel- und Aufweitgeräte unter anderem den passenden Kalibrierer, und für Kupfer- und Stahlrohre gelten ohnehin andere Verbindungstechniken, nämlich Löten, Pressen und Bördeln.

Was vor dem Schweißen passieren muss

Eine Muffenschweißverbindung ist nur so gut wie die Vorbereitung, und hier liegt der Unterschied zwischen einer Naht, die vierzig Jahre hält, und einer, die im Estrich aufreißt. Das Rohr muss rechtwinklig abgelängt sein, weil ein schräges Rohrende ungleichmäßig tief in die Form fährt und dadurch auf einer Seite zu wenig Anwärmfläche hat. Die passenden Rohrscheren und Rohrschneider für Kunststoffrohre finden Sie in der entsprechenden Kategorie. Das Rohrende muss angefast und frei von Graten sein, wofür die Rohrentgrater und Anschräggeräte zuständig sind. Und beide Fügeflächen müssen sauber und fettfrei sein, weil Fett und Staub verhindern, dass sich das Material verbindet.

Für wen sich die Anschaffung lohnt

Ein Muffenschweißgerät ist eine Investition für Betriebe, die regelmäßig Kunststoffinstallationen bauen, nicht für den einmaligen Einsatz. Dafür spricht neben dem Preis vor allem, dass die Verbindungsqualität von der Routine abhängt: Anwärmzeiten, Gefühl für das Material und ein sauberer Ablauf entstehen nach den ersten zwanzig Verbindungen, nicht bei der ersten. Wer nur eine Leitung zu verlegen hat, fährt mit einer Steck- oder Pressverbindung sicherer. Wer dagegen laufend baut, bekommt eine Verbindungstechnik, die schneller ist als jede mechanische Alternative, kein Verbrauchsmaterial in Form von Dichtringen braucht und Verbindungen liefert, die so belastbar sind wie das Rohr selbst.

Der ganze Bereich im Überblick

Einen Überblick über alle Werkzeuge zur Rohrbearbeitung, vom Trennen über das Entgraten bis zum Verbinden, gibt die Übersicht Rohrwerkzeuge. Zum Halten und Kontern von Verschraubungen an Leitungen führen die Rohrzangen das passende Programm.
